I Riksarkivets kartsamling finnes flere hundre kart og tegninger over Fredrikstad festning fra 1600-tallet og framover. Noen fremstiller festningen slik den faktisk var på et gitt tidspunkt, mens andre dokumenterer planer og forslag til forandringer som aldri ble realisert. Kartene vi har gjengitt i verneplanen er bare et lite utvalg av dette materialet, og spesilt interesserte henvises derfor til Riksarkivets kartsamling.

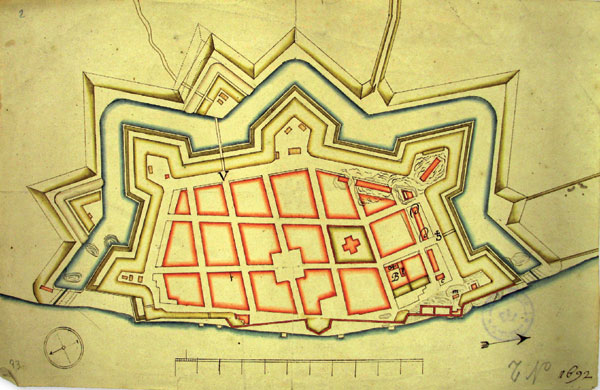

Kart over Fredrikstad fra 1692. NRA KBK 39

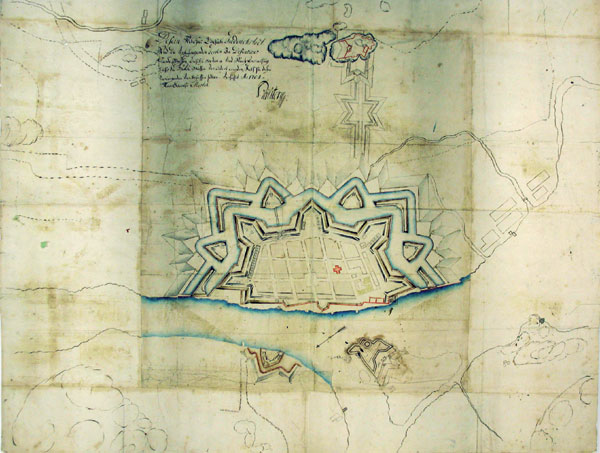

Inspektør Wilsters forslag fra 1704 til forbedring av Fredikstad med bl.a. en kontregarde utenfor Prins Christians bastion. NRA KBK XVIII 13

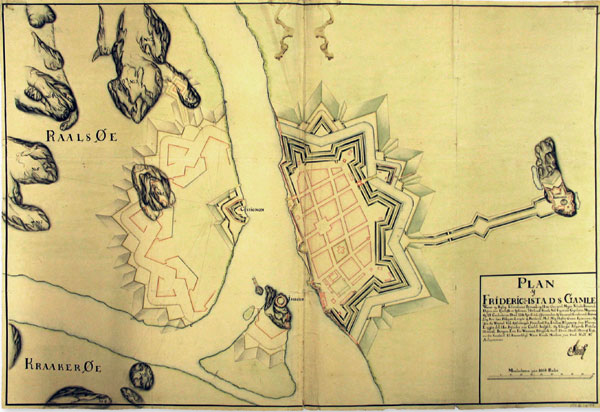

Plan over Fredrikstad fra ca.1690, tegnet av Cicignon, von der Pfordten og AC Storm NRA GKK 123

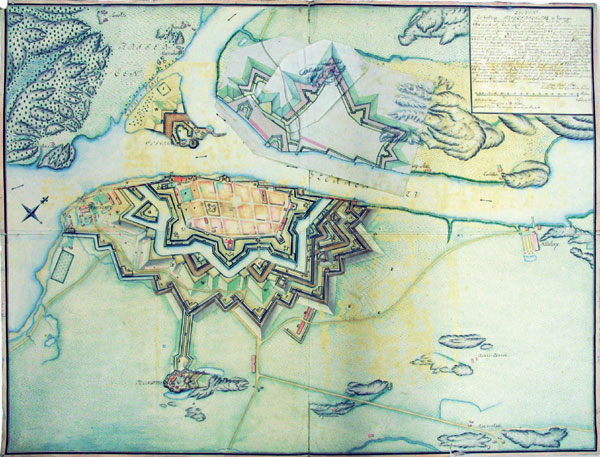

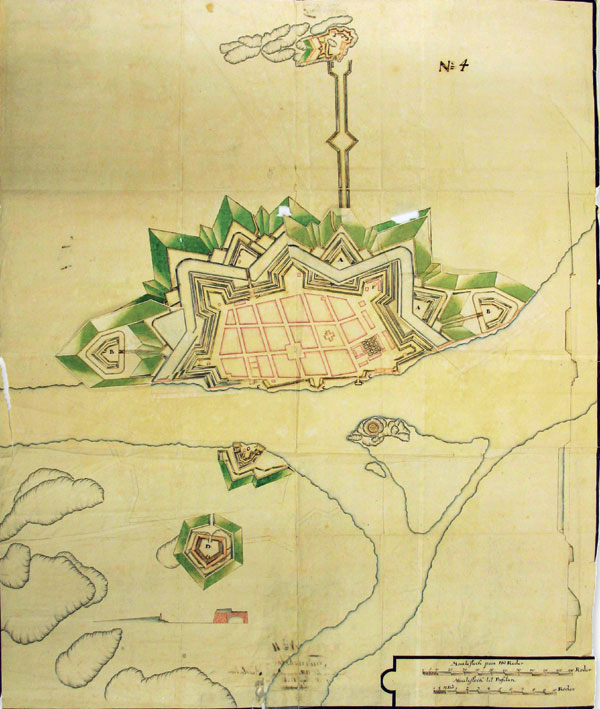

Forslag til utvidelse av festningen med lynetter i nord og sør, tegnet av oberst Gjedde i 1726 NRA GKK 131
Forslag til utvidelse av festningen på Nygårdsiden. Tegnet av generalmajor Hans Jacob Scheel i 1732. NRA KBK XVIII 17c

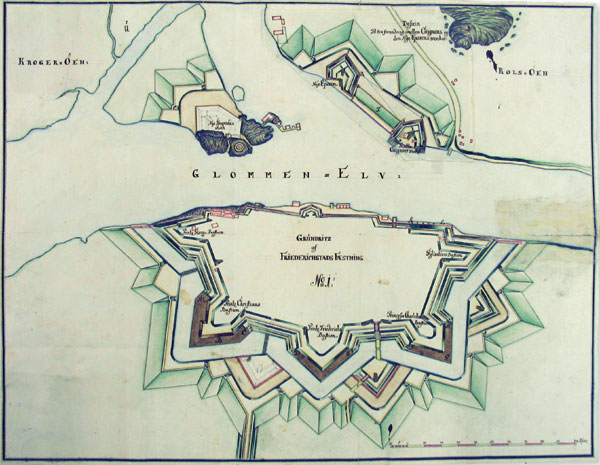

Grunnriss fra 1740 med forslag til «Een forandring imellem Cicignons og den nye Eperons-wercker». NRA GKK 140

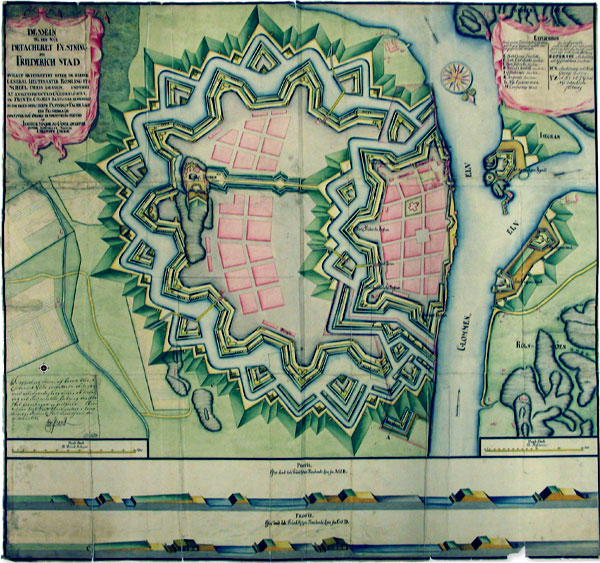

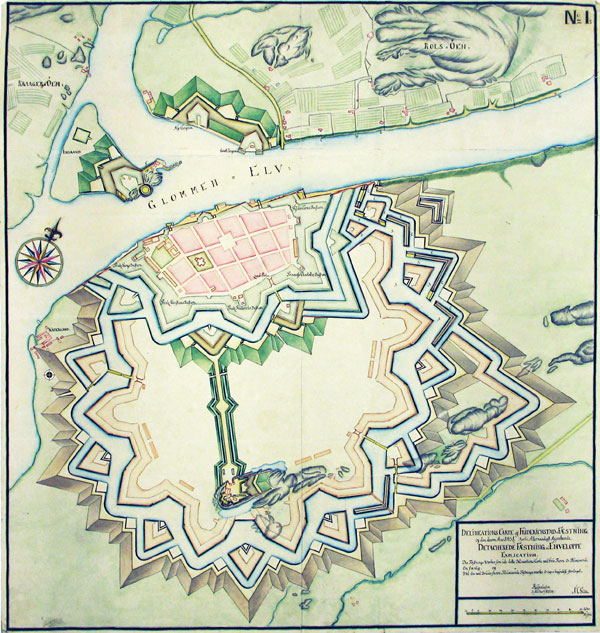

Den såkalte Rømling-Scheelske plan, modifisert av S.C. Gjedde (avslutningen ved Gyldenløves og Printz Georg Bastioner er forandret) og approbert i 1742.

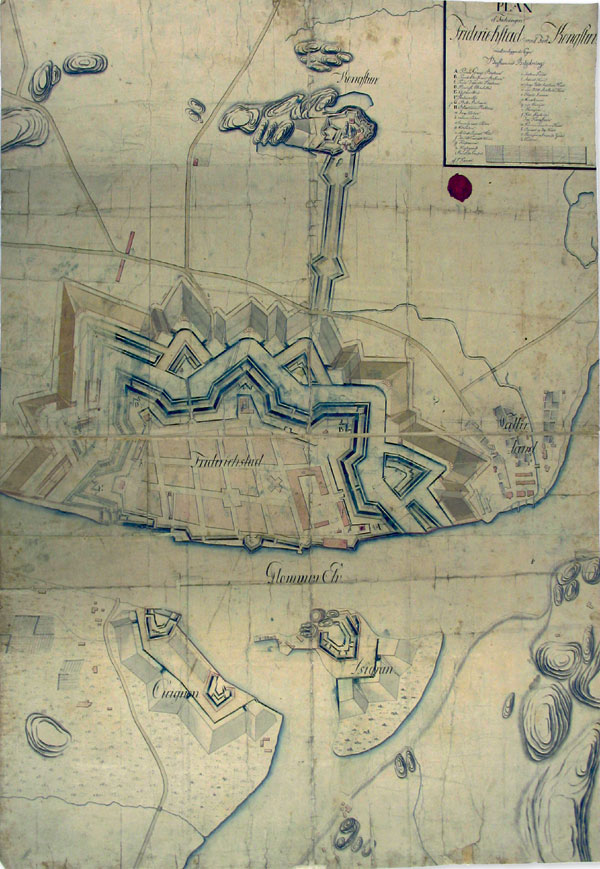

Byplan (1750-1849) over Fredrikstad festning med Kongsten fort. Tegnet av F. Ramm. NRA Ff 6

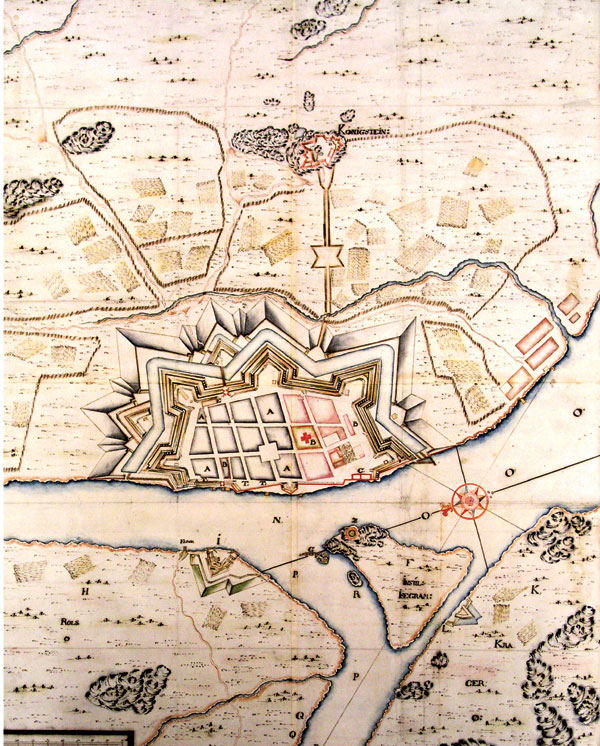

Gjeddes forslag til en forandring i den approberte plan av 1742 med en utvidelse mot nordøst (approbert mai 1743). NRA GKK 157
Kart som viser et forslag til utvidelse av Cicigons batteri og festningens nordre kontreskarpeområde, tegnet av Otto Friedrich Scheel i 1779. NRA KBK XVIII 124

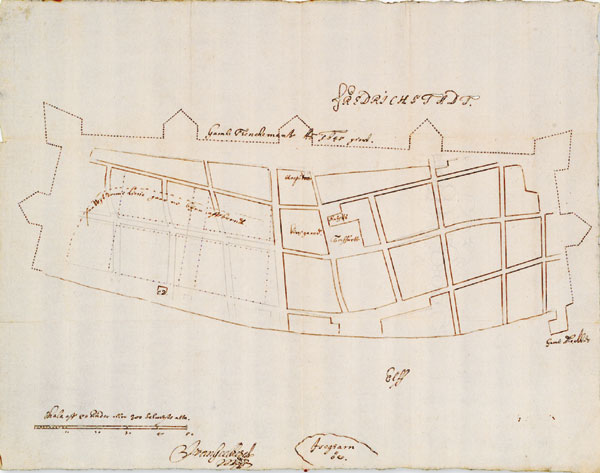

DK 27 Geelkercks oppmålingstegning fra 1653 med befestning, gateplan og en markering av «affbrendt» bydel.
Ingeniørmajor J.C.W de Feignets forslag fra 1744 til befestning av Fredrikstad. NRA KBK XVIII 11b
